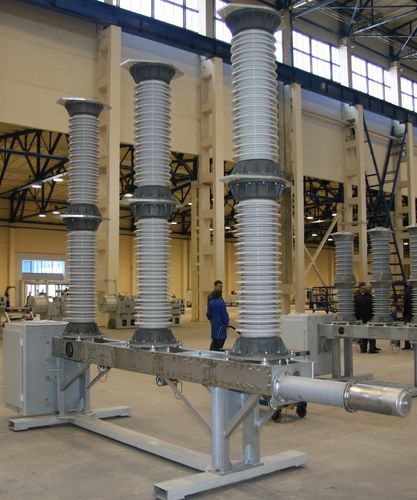

ВГТ-110, ВГТЗ-110

- Выключатели изготовлены в климатических исполнениях У и ХЛ*, категории размещения 1 ГОСТ 15150-69 и ГОСТ 15543.1. Они предназначены для эксплуатации в открытытх и закрытых распределительных устройствах в районах с умеренным и холодным климатом
- Нижнее рабочее значение температуры окружающего выключатель воздуха составляет : для исполнения У1 - минус 45оС при заполнении выключателя элегазом, для исполнения ХЛ1* - минус 55оС при заполнении выключатлея газовой смесью
- Верхнее рабочее значение температуры окружающего выключатель воздуха составляет +40оС
- По заказу возможна поставка в климатическом исполнении Т1 - верхнее рабочее значение температуры воздуха +55оС
- Управление выключателем осуществляется пружинным приводом, с электродвигателем завода пружин и различными исполнениями по напряжению питания двигателя
- Для закрытых распределительных устройств имеется специальное исполнение ВГТЗ-110 с уменьшенным габаритом по длине, для встраивания в шестиметровую ячейку ЗРУ
- Высокая заводская готовность, простой и быстрый монтаж и ввод в эксплуатацию
- Естественный уровень утечек - не более 0,5 % в год
- Возможность отключения токов нагрузки при потере избыточного давления газа в выключателе
- Сохранение электрической прочности изоляции выключателя при напряжении равном 1,15 наибольшего фазного напряжения в случае потери избыточного давления газа в выключателе
- Отключение емкостных токов без повторных пробоев, низкие перенапряжения
- Низкий уровень шума при срабатывании - соответствует высоким природоохранным требованиям

Документация


Опросный лист-заявка — 109 кб
(последнее обновление 11.11.10)

Декларация о соответствии — 611.42 кб
(последнее обновление 09.11.10)





Перечень элементов электрических схем — 41.59 кб
(последнее обновление 24.12.10)
