Трансформаторы с воздушно-барьерной изоляцией (распределительные и преобразовательные)

- Трансформаторы предназначены для распределительных, разделительных и согласующих подстанций, для электроприводов, возбуждения гидро- и турбогенераторов, для преобразователей частоты, для наземного электротраснпорта, метрополитена, для тяговых подстанций железных дорог
- Работа в условиях холодного (до -60оС) и тропического (до +55оС) климата, высокогорья
- Обладают высокой механической и термической прочностью, высокой стойкостью к повышенным внешним механическим воздействиям, способностью выдерживать резкие смены температур и кратковременные перегрузки
- Материал обмоток - медь
- Пожаробезопасны - изоляций на основе стекловолокнистых материалов не поддерживает горение и самозатухающая. Экологичны - отсутствие продуктов разложения.
- Простота в эксплуатации



Трансформатор состоит из остова (магнитопровода, ярмовых балок) и обмоток высшего и низшего напряжения.
Магнитопровод изготовлен из листов холоднокатаной электротехнической стали по технологии «Step-lap», позволяющей значительно снизить потери и ток холостого хода, а также уровень шума. Верхние ярмовые балки имеют пластины для подъема трансформатора.
Обмотки низшего напряжения - слоевые, цилиндрические, имеют осевые вентиляционные каналы для охлаждения.
Обмотки высшего напряжения - слоевые, цилиндрические с осевыми вентиляционными каналами или катушечные с горизонтальными каналами для охлаждения.
В зависимости от условий эксплуатации обмотки выполняются из обмоточных проводов с изоляцией "Номекс", из высоко-эксплутационных полиимидных пленок или стекловолокнистых материалов. Конструкционные детали трансформаторов выполняются из материала "Номекс" или стеклопластиков. Обе обмотки пропитаны лаком или компаундом для повышения влагостойкости и механической прочности.

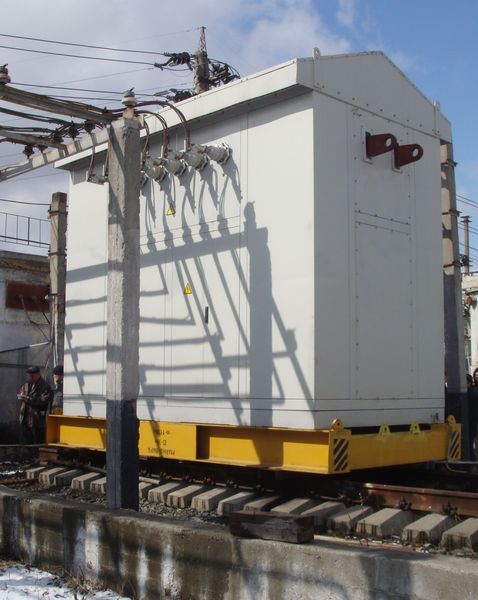

Трасформаторы выпускаются в климатическом исполнении от тропического морского ОМ4 до умеренно-холодного УХЛ2, для наружной установки в исполнении УХЛ1, а такжке для внутренней установки в исполнении У3. Охлаждение естественное воздушное (без вентиляторов). Степень защиты от IP00 до IP 54. Кожух имеет вентиляционные отверстия для охлаждения, съемные панели или двери с внутренними замками (с блокировкой) для осмотра. Возможны кабельное и шинное подсоединения.
Трансформаторы имеют блок контроля температур для контроля текущего значения температур в обмотках низшего напряжения и магнитопроводе.
