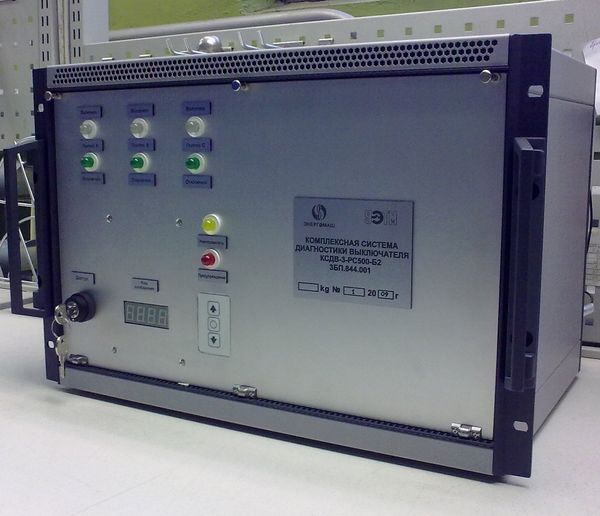

Комплексная система диагностики выключателей КСДВ

- Комплексная система диагностики выключателей поставляется комплектно с выключателями и включает в себя систему учета коммутационного ресурса и систему синхронного управления
- КСДВ имет следующие исполнения по функциональному назначению:

1. Система учета коммутационного ресурса для выключателей с общим управлением (с одним шкафом привода)
2. Система учета коммутационного ресурса для выключателей с популюсным управлением (с тремя шкафами привода)
3. Система учета коммутационного ресурса и синхронного управления для выключателей с популюсным управлением (с тремя шкафами привода)

- Система учета коммутационного ресурса обеспечивает расчет и учет выработанного и остаточного механического и коммутационного ресурсов выключателя, контроль превышения времени горения дуги, а также диагностику электрических отказов выключателя
- Расчет израсходованного коммутационного ресурса производится при каждом включении/отключении выключателя отдельно для каждого полюса
- КСДВ производит суммирование израсходованного коммутационного ресурса за все операции включения/отключения и выдает информацию об израсходованном коммутационном ресурсе как в именованных единицах (А*с), так и в процентом соотношении от номинального ресурса (%)
- При расчете израсходованного коммутационного ресурса учитываются величина коммутируемого тока и время горения дуги
- Система синхронного управления обеспечивает оперативное включение и отключение выключателя в требуемую фазу напряжения сети и дополнительно обеспечивает выполнение следующих функций:

1. Измерение и учет фактического собственного времени включения/отключения выключателя
2. Измерение напряжения питания электромагнитов и учет влияния этого напряжения на время включения/отключения выключателя
3. Измерение интервала времени от последней операции включения/отключения и учет влияния этого времени на время включения/отключения выключателя

- КСДВ обеспечивает возможность синхронного управления выключателем по опорному напряжению любой одной фазы, двух фаз или всех трех фаз
- КСДВ не требует установки каких-либо дополнительных внешних элементов или устройств. Все входные и выходные элементы системы, включая датчики, элементы защиты от помех и перенапряжений встроены в систему

Документация


Техническая информация о КСДВ — 351.04 кб
(последнее обновление 14.04.10)

Бланк заказа КСДВ — 58.44 кб
(последнее обновление 14.04.10)
